Moniteur médicaux de 5 mégapixels

GX560-MD RadiForce

Le GX560 MammoDuo affiche des clichés de mammographie et des images de structures fines avec une résolution maximale dans les détails. Deux fois 5 mégapixels ainsi qu'une luminosité adaptée à la tâche garantissent un rendu optimal.

  • 54,1 cm (21,3")
  • 5 mégapixels (niveaux de gris)
  • 4:5 Rapport d'aspect

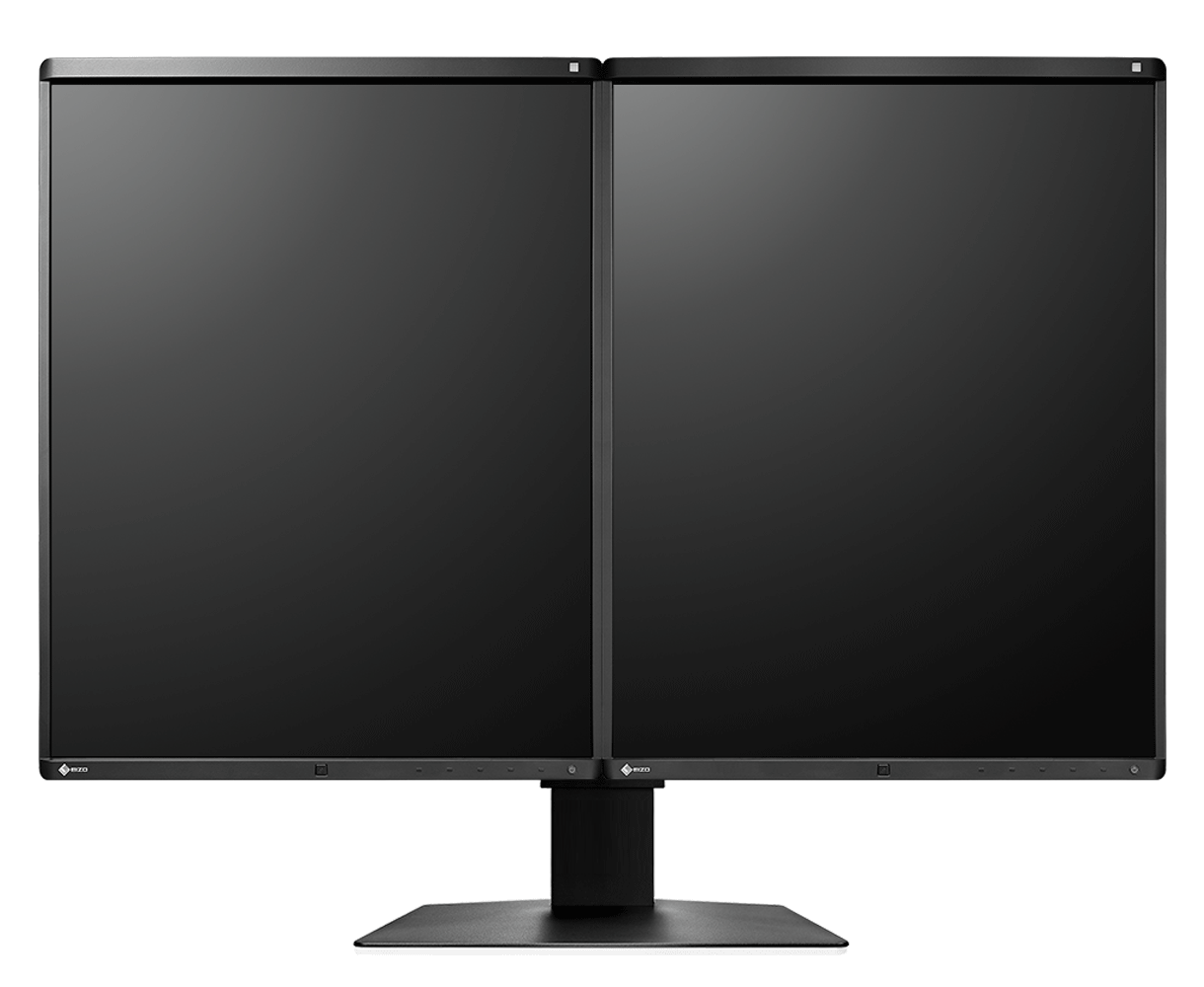

Image produit GX560-MD RadiForce

Qualité d'image

Précision, brillance, contraste et netteté

Excellente qualité d'image pour les détails les plus fins

Grâce à une haute résolution de deux fois 5 mégapixels (niveaux de gris), un fort taux de contraste de 1700:1 et une luminosité stable jusqu'à 2500 cd/m2, le moniteur offre une excellente qualité d'image. En mammographie numérique, la reproduction des détails, même les plus fins, est essentielle pour le diagnostic. Une résolution élevée préserve les détails importants et évite une qualité d'image dégradée avec des effets de mosaïque, comme c'est le cas avec des résolutions plus faibles. Ces détails sont représentés de manière différenciée, quel que soit l'angle sous lequel le moniteur est observé. C'est un grand avantage lorsque plusieurs médecins regardent l'écran.

Reproduction correcte des tons de gris

La reproduction des nuances de gris est contrôlée par une table interne de conversion (LUT) de 14 bits, ce qui permet d'obtenir une palette de 16369 nuances de gris. Cela permet un étalonnage sans perte (par exemple, courbe de tonalité DICOM®) et un contrôle sans perte de la distribution de la luminance. Avec un signal DisplayPort approprié, il est possible d'afficher jusqu'à 1024 nuances de gris simultanément.


Sans LUT 14 bits


Avec LUT 14 bits

Contraste jusque dans les détails

Grâce au taux de contraste élevé, les images sont reproduites avec un grand souci du détail. Les niveaux de gris et de noir sont très différenciés. Il en résulte une reproduction extrêmement nette des images en niveaux de gris. Vous reconnaissez même les structures les plus fines.


Image à faible contraste


Image à fort contraste

Réduction du flou

Les dalles LCD à forte luminosité ont tendance, en raison de la surbrillance, à afficher une image plus floue que celle qui serait possible par rapport à l'image acquise. C'est pourquoi EIZO propose une fonction de réduction du flou intégrée dans le matériel du moniteur. Elle ramène à l'écran les détails perdus dans les contours, ce qui permet de reproduire l'image avec un maximum de clarté.

Éclairage uniforme sur tout l'écran

Le moniteur brille par l'uniformité de son éclairage. Ceci est assuré par le Digital Uniformity Equalizer (DUE) qui corrige automatiquement les irrégularités pixel par pixel. Les nuances de gris des clichés radiologiques et autres clichés médicaux sont reproduites correctement sur toute la surface de l'écran. Ceci est indispensable pour une reproduction précise des images.

Qualité d'image constante grâce au capteur de luminance intégré

L'étalonnage précis du point blanc et des caractéristiques de tonalité est assuré par un capteur de luminance intégré au cadre. Celui-ci mesure la luminosité et les niveaux de gris et calibre le moniteur de manière autonome selon la norme DICOM®. Le capteur fonctionne automatiquement sans restreindre le champ de vision du moniteur. Vous économisez ainsi des frais et des délais de maintenance et pouvez compter sur une qualité d'image constante.


Exemple d'image

Autorisation de la FDA

L'écran dispose de l'approbation FDA 510(k) pour la tomosynthèse mammaire, la mammographie et la radiographie générale.

Une luminosité fiable garantie

EIZO est convaincu de la qualité de ses produits. C'est pourquoi la garantie des moniteurs couvre également la stabilité de la luminosité.


Luminosité constante pendant l'utilisation

Un capteur de rétroéclairage détermine en permanence la luminance du moniteur. L'avantage est que les valeurs définies et calibrées sont reproduites avec précision quelques secondes seulement après la mise sous tension et restent constantes pendant toute la durée de fonctionnement. Le capteur est intégré de manière invisible dans le moniteur.


Arrière du moniteur

Logiciel et facilité d'utilisation

Équipement pour un travail confortable

Les fonctionnalités de Work-and-Flow

Avec la numérisation croissante des modalités, les radiologues sont confrontés à une quantité croissante d'informations sur leurs écrans. Grâce à la technologie Work-and-Flow unique d'EIZO, dotée de nouvelles fonctions conçues pour répondre aux besoins des radiologues, la complexité des données est efficacement contrée. Avec le RadiForce GX560-MD et le logiciel RadiCS-LE fourni, vous bénéficiez des fonctions Work-and-Flow.

Plus d'informations sur les fonctions Work-and-Flow

Point-and-Focus : concentration sur la zone d'analyse

La fonction Point-and-Focus vous permet de sélectionner rapidement les zones pertinentes de l'image à l'aide de la souris ou du clavier et de vous focaliser sur elles. La luminosité et les niveaux de gris permettent d'assombrir les zones environnantes et de mettre ainsi en évidence les régions intéressantes de l'image.


Switch-and-Go : un seul clavier et une seule souris pour deux systèmes

Là où deux systèmes informatiques sont utilisés dans les stations d'examen, Switch-and-Go permet d’utiliser un seul clavier et une seule souris. Vous pouvez utiliser les deux systèmes en alternance en déplaçant simplement le curseur de la souris d'un écran à l'autre. Cela permet d'améliorer l'efficacité du travail et d'avoir un espace de travail plus clair.


Assurer systématiquement la qualité des images

Le logiciel RadiCS d'EIZO, disponible en option, permet d'assurer la maintenance et le contrôle complets des moniteurs et couvre tous les domaines, du calibrage à l'archivage en passant par le contrôle de réception et de constance. Si vous travaillez avec plusieurs moniteurs, il est recommandé d'utiliser le logiciel RadiNET Pro. Celui-ci vous permet de contrôler de manière centralisée l'étalonnage de tous les moniteurs, y compris l'historique des données. Vous gagnez ainsi un temps considérable et disposez d'une qualité d'image élevée et homogène dans l'ensemble de l'établissement. La version de base RadiCS LE - sans test de réception et de constance - est déjà incluse dans les moniteurs RadiForce.




Efficacité du diagnostic

Confort élevé

Un diagnostic d'un nouveau niveau et sans interférences

Le MammoDuo se compose de deux moniteurs combinés côte à côte sur un pied spécialement conçu.

Avec un cadre de boîtier de seulement 7,5 mm de large, la distance entre les zones d'affichage des deux moniteurs n'est que de 15 mm. De plus, le cadre de la dalle ne se trouve qu'à 2,5 mm au-dessus de l'écran et est donc pratiquement à fleur de surface. Ainsi, le changement de visualisation entre les deux moniteurs n'est pas perturbé.

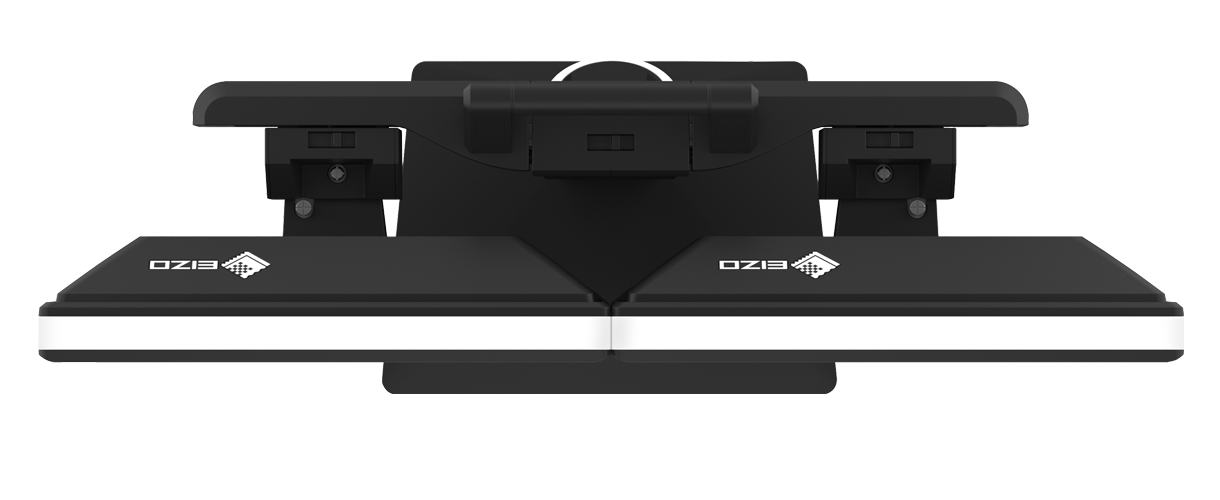

Disposition peu encombrante

Le GX560-MD est extrêmement peu encombrant. Par rapport aux moniteurs conventionnels de cette résolution placés côte à côte, l'économie est de 67 mm à l'horizontale, 36 mm à la verticale et 20,5 mm en profondeur. Au total, cela représente une réduction de 22% de l'espace total nécessaire. Un espace précieux libéré pour un environnement de travail plus spacieux.


Facilement ajustable

Vous pouvez facilement régler la hauteur, l'inclinaison et la rotation des moniteurs à l'aide du double pied, sans créer d'espace entre les moniteurs.


Conception idéale pour l'environnement de diagnostic

Les cadres avant noirs et étroits sont idéaux pour une utilisation dans des environnements sombres. Ils facilitent la concentration sur l'écran, tandis que le cadre latéral blanc des moniteurs présente une esthétique fraîche et propre.


Économiser de l'électricité en cas d'absence

Détecteur de présence

Grâce à un capteur de présence, vous économisez de l'énergie et préservez l'environnement. Le capteur enregistre si quelqu'un est assis devant l'écran ou non. Dès que la personne quitte son poste de travail, l'écran s'éteint. Lorsque la personne revient, il s'allume à nouveau - de manière entièrement automatique, sans qu'il soit nécessaire de toucher la souris ou le clavier. Il est toujours prêt à l'emploi, sans délai d'attente.

Durée d'utilisation prolongée grâce à la fonction d'arrêt automatique

Le moniteur dispose d'une fonction d'extinction automatique du rétroéclairage (Backlight Saver). Cela permet de prolonger la durée d'utilisation. Comme un économiseur d'écran, les LED s'éteignent lorsque l'écran n'est pas utilisé.

L'économiseur de rétroéclairage fait partie du logiciel RadiCS.

Méthode daisy chain

Solution multi-écrans efficace

Grâce à l'entrée et à la sortie de signal, vous pouvez relier plusieurs moniteurs RadiForce à leur interface DisplayPort (procédé daisy-chain). Cela permet de réaliser très facilement des solutions multi-écrans sans câblage fastidieux et excessif.

Le capteur de lumière ambiante soutient le test de constance

Le capteur intégré au moniteur sert à mesurer la lumière ambiante et peut être utilisé pour les tests de constance. L'éclairement dominant peut être déterminé par le capteur de lumière ambiante à l'aide du logiciel optionnel RadiCS.


Durabilité

Fabrication respectueuse de l'environnement et de la société

Durable et pérrenne

Le GX560-MD est conçu pour une longue durée d'utilisation - généralement bien supérieure à la durée de la garantie. Les pièces de rechange sont disponibles de nombreuses années après la fin de la production. L'ensemble du cycle d'utilisation tient compte de l'impact sur l'environnement, car la longévité et la réparabilité préservent les ressources et le climat. Lors de la conception du GX560-MD, nous avons veillé à utiliser peu de ressources avec des composants et des matériaux de haute qualité et à produire avec soin.

Une production socialement responsable

Le GX560-MD est produit de manière socialement responsable, sans recours au travail des enfants ni au travail forcé. Les fournisseurs tout au long de la chaîne d'approvisionnement sont soigneusement sélectionnés et se sont également engagés à respecter cette responsabilité. Cela vaut en particulier pour les fournisseurs de minéraux dits de conflit. Nous fournissons volontairement un rapport annuel détaillé sur notre responsabilité sociale.

Respect de l'environnement et du climat

Chaque GX560-MD est fabriqué dans notre propre usine, qui est dotée d'un système de protection de l'environnement et de gestion de l'énergie certifié ISO 14001 et ISO 50001.. Ce système comprend des mesures visant à réduire les déchets, les eaux usées et les émissions, la consommation de ressources et d'énergie, ainsi qu'à encourager les employés à adopter un comportement respectueux de l'environnement. Nous rendons compte publiquement de ces mesures sur une base annuelle.


Garantie

Une sécurité d'investissement optimale

Garantie de 5 ans

EIZO accorde une garantie de cinq ans, y compris un service d'échange sur site. Ceci est rendu possible par un processus de fabrication de pointe, basé sur un principe de réussite simple : une technologie bien pensée et innovante, fabriquée avec des matériaux haut de gamme.


Recommandation de carte graphique

Pour des diagnostics précis

EIZO Carte graphique MED-XN83

La carte graphique d'EIZO prend en charge de manière optimale les caractéristiques, les fonctions et les paramètres du RadiForce GX560-MD. Elle permet un diagnostic précis et peut piloter plusieurs moniteurs simultanément. EIZO vous offre un support technique et un service de garantie pour la carte graphique.

En savoir plus sur les cartes graphiques


Données techniques

Généralités
N° d'article
GX560-MD
Couleur du boîtier
Bicolore, noir et blanc
Domaine d'utilisation Médical
Ligne de produits RadiForce
Domaine d'application Mammographie, Médecine nucléaire et radiothérapie, Contrôle non destructif
Écran
Diagonale [en pouces] 21,3
Diagonale [en cm] 54,1
Format 4:5
Taille de l'image visible (largeur x hauteur) [en mm] 338 x 422
Résolution en mégapixels 5 mégapixels (niveaux de gris)
Résolution idéale et recommandée 2048 x 2560
Distance entre les points [en mm] 0.165 x 0.165
Technologie du panneau IPS
Angle de vision max. Angle de vision Horizontal 178
Angle max. Angle de vision vertical 178
Couleurs ou niveaux de gris affichables 256 niveaux de gris (DVI, 8 bits), 256 niveaux de gris (DisplayPort, 8 bits), 1024 niveaux de gris (DisplayPort, 10 bits)
Palette de couleurs/tableau d'affichage 16 369 nuances de gris / 14 bits
Nombre max. Luminosité (typique) [en cd/m²] 2500
Luminosité recommandée [en cd/m²] 1000
Max. Contraste de l'espace sombre (typique) 1700:1
Rétroéclairage LED
Caractéristiques et utilisation
Modes couleur/niveaux de gris prédéfinis 2 emplacements de mémoire manuelle, Paper, DICOM
Caractéristique de tonalité DICOM
Calibrage matériel de la luminosité et de la caractéristique de luminance
Digital Uniformity Equalizer (correction de l'homogénéité numérique)
Réduction du flou
Capteurs Capteur de lumière ambiante, Capteur de luminance intégré, Capteur de rétroéclairage, Capteur de présence
Langue OSD de, en, fr, es, it, se
Possibilités de réglage Patho caractéristique de tonalité, Luminosité, Gamma, Langue OSD
Bloc d'alimentation intégré
Connexions
Entrées de signaux 2x DisplayPort (HDCP 1.2), DVI-D (HDCP 1.4)
Sorties de signal 1x DisplayPort (HDCP 1.2)
Compatible avec les chaînes en guirlande
Spécification USB USB 2
Ports USB en amont 2 x type B
Ports USB en aval 2x type A
Signal graphique DVI Single Link (TMDS), DisplayPort
Interface de commande USB-Protocol
Données électriques
Fréquences horizontales/verticales Digital: 31-135 kHz/23-61 Hz; Frame sync mode: 23,5-25,5 Hz/47-51 Hz
Consommation électrique (typique) [en watts] 28
Consommation électrique (maximum) [en watts] 79 (avec une luminosité maximale et le fonctionnement de tous les ports de signalisation et USB)
Puissance max. Consommation électrique en mode veille [en watts] 1
Consommation électrique avec interrupteur d'alimentation éteint [en watts] 0
Alimentation électrique AC 100-240V, 50/60Hz
Dimensions & poids
Dimensions (y compris pied) (largeur x hauteur x profondeur) [en mm] 709 x 476-566 x 225
Poids (y compris le pied) [en kg]. 17.1
Poids (sans pied) [en kg] 8
Détails sur les dimensions du boîtier (PDF) Détails sur les dimensions du boîtier (PDF)
Possibilité de rotation du pied [en °] 70
Inclinabilité avant/arrière [en °] 5 / 25
Rotation portrait/transversale (pivot) dans le sens des aiguilles d'une montre
Espacement des trous VESA 100 x 100
Certification et normes
Marque de contrôle CE (Medical Device), ANSI/AAMI ES60601-1, CSA C22.2 Nr. 601-1, EN60601-1, IEC60601-1, RCM, FCC-B, CAN ICES-3 (B), VCCI-B, RoHS, WEEE, China RoHS, CCC, EAC
Logiciel & accessoires
Logiciel associé et autres accessoires via téléchargement RadiCS LE
Autres fournitures 1x câble de signal court DisplayPort - DisplayPort, 4x câbles de signal DisplayPort - DisplayPort, 2x câble d'alimentation, 2x câbles USB (type A - type B)
Accessoires en option RadiCS (UX2-Kit) (Le logiciel d'EIZO maîtrise la gestion complète de la qualité - du calibrage au contrôle de réception et de constance en passant par la gestion des actifs.), RadiNET Pro (Logiciel EIZO pour la gestion de la qualité en réseau dans les grandes institutions - avec fonction Remote pour les moniteurs)
Carte graphique recommandée MED-XN83
Garantie
Durée de la garantie 5 ans
Garantie incluse La garantie s'étend en outre à l'usure normale du rétroéclairage lorsque celui-ci est utilisé à une luminosité recommandée de 1000 cd/m2 au maximum. EIZO garantit cette luminosité pour une durée de 5 ans à compter de la date d'achat.
