Moniteur médicaux de 12 mégapixels

RX1270 RadiForce

Le multitalent compact et confortable dans le domaine de l'imagerie radiologique pour des clichés couleur et monochromes de presque toutes les tailles et résolutions.

  • 78,4 cm (30,9")
  • 12 mégapixels (couleur)
  • 3:2 Rapport d'aspect

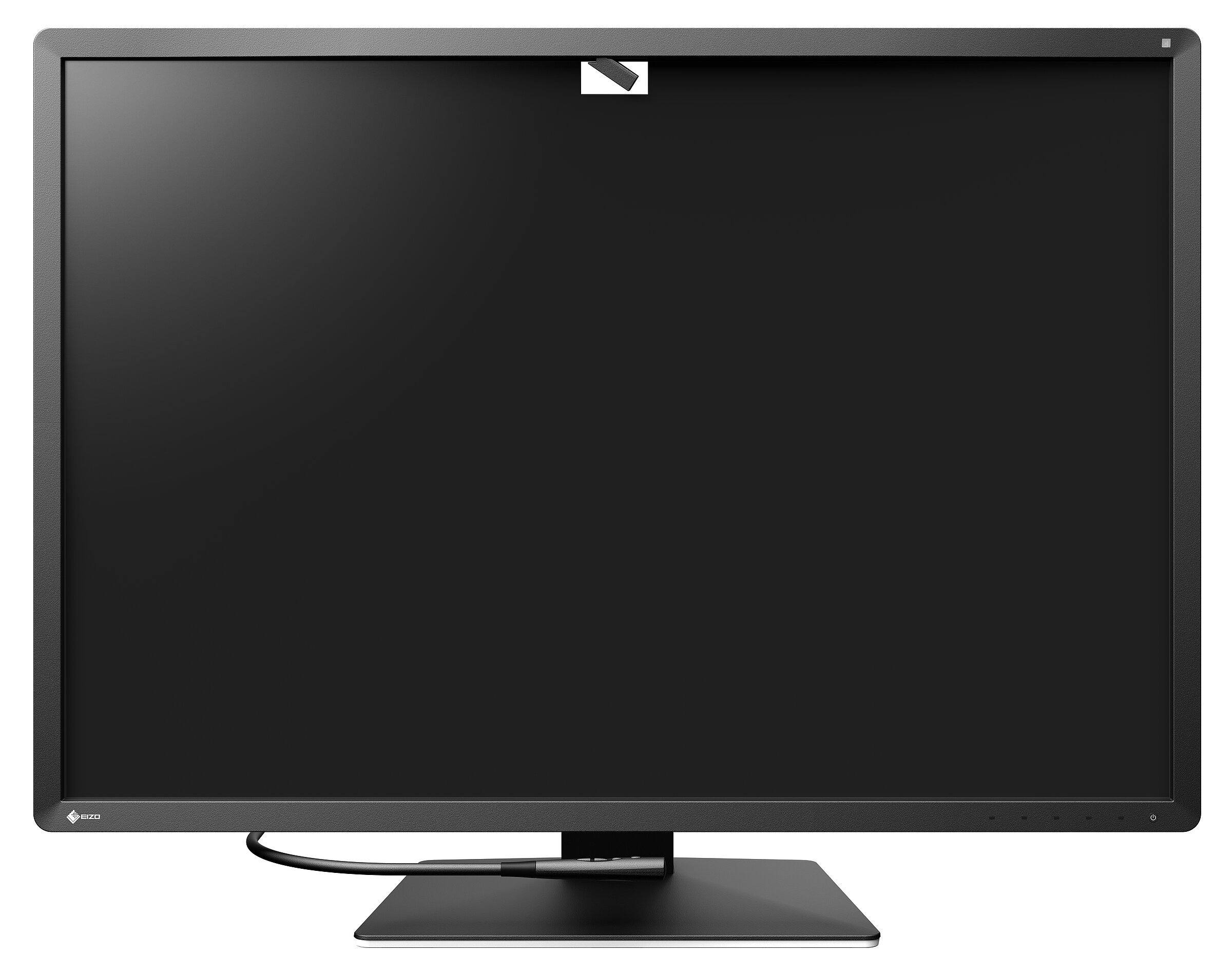

Image produit RX1270 RadiForce

Qualité d'image

Précision, brillance, contraste et netteté

Affichage constant grâce à l'intelligence artificielle

La couleur et la luminosité d'un moniteur LCD peuvent varier en fonction des changements de température ambiante et de la température du moniteur. Les moniteurs RadiForce sont équipés d'un capteur de température et d'algorithmes de contrôle intelligents. Grâce à cette technologie, le moniteur s'adapte en temps réel pour que les gradations, les couleurs, la luminosité et d'autres caractéristiques soient affichées avec précision.

En outre, dans l'algorithme d'estimation du RX1270, EIZO utilise l'intelligence artificielle (IA). (intelligence artificielle) pour faire la différence entre les modèles de température changeants et calculer une correction encore plus précise.

Qualité d'image constante grâce au capteur de luminance intégré

L'étalonnage précis du point blanc et des caractéristiques de tonalité est assuré par un capteur de luminance intégré au cadre. Celui-ci mesure la luminosité et les niveaux de gris et calibre le moniteur de manière autonome selon la norme DICOM®. Le capteur fonctionne automatiquement sans restreindre le champ de vision du moniteur. Vous économisez ainsi des frais et des délais de maintenance et pouvez compter sur une qualité d'image constante.


Exemple d'image

Une luminosité fiable garantie

EIZO est convaincu de la qualité de ses produits. C'est pourquoi la garantie des moniteurs couvre également la stabilité de la luminosité.


Éclairage uniforme et grande netteté des couleurs

Le moniteur brille par la grande netteté de ses couleurs et l'uniformité de son éclairage. Ceci est assuré par le Digital Uniformity Equalizer (DUE) qui corrige automatiquement les irrégularités pixel par pixel. Les nuances de gris et de couleurs des clichés radiologiques et autres clichés médicaux sont reproduites correctement sur toute la surface de l'écran. Ceci est indispensable pour une reproduction précise des images.

Luminosité constante pendant l'utilisation

Un capteur de rétroéclairage détermine en permanence la luminance du moniteur. L'avantage est que les valeurs définies et calibrées sont reproduites avec précision quelques secondes seulement après la mise sous tension et restent constantes pendant toute la durée de fonctionnement. Le capteur est intégré de manière invisible dans le moniteur.


Arrière du moniteur

Un milliard de nuances de couleurs grâce à la table LUT 13 bits

La reproduction des couleurs est contrôlée par une table de conversion (LUT) de 13 bits. Avec la connexion DisplayPort, jusqu'à 10 bits sont disponibles pour l'affichage. Cela permet d'obtenir une résolution maximale de 1 milliard de tons. Les caractéristiques de rendu et les structures fines nécessaires à l'interprétation des résultats sont ainsi visibles avec précision.


Avec LUT 13 bits


Sans LUT 13 bits

Autorisation de la FDA

L'écran dispose de l'approbation FDA 510(k) pour la tomosynthèse mammaire, la mammographie et la radiographie générale.

Efficacité du diagnostic

Confort élevé

Plus de confort pour les diagnostics

Moniteur compact de 12 mégapixels plein de fonctionnalités avec un maximum de confort et d'efficacité lors de l'interprétation des résultats.

1. Travail sans fatigue oculaire grâce à la lumière de confort intégrée
L'éclairage indirect de la lumière de confort arrière permet de travailler sans être ébloui dans une salle d'examen peu éclairée. La source lumineuse ne brille pas directement dans l'œil du radiologue et la visibilité des images sur le moniteur est préservée. L'adaptation réduite entre l'éclairage ambiant et l'écran permet de préserver les yeux.

2. Meilleur confort de lecture
Le RX1270 est équipé d'une lampe de lecture mobile afin d'obtenir un éclairage idéal de vos documents et de votre clavier. Elle peut être activée en cas de besoin et désactivée lors du diagnostic.


Conception idéale pour l'environnement de diagnostic

Les cadres avant noirs et étroits sont idéaux pour une utilisation dans des environnements sombres. Ils facilitent la concentration sur l'écran, tandis que le cadre latéral blanc des moniteurs présente une esthétique fraîche et propre.


Diagnostic plus efficace

Grâce à sa résolution, le RX1270 permet une analyse plus efficace par rapport aux solutions traditionnelles à double écran.


Compact et plein de fonctionnalités

Le moniteur de 30,9 pouces prend beaucoup moins de place sur le bureau que deux moniteurs traditionnels de 5 mégapixels. En même temps, la liseuse intégrée et l'alimentation électrique interne ne prennent pas de place supplémentaire.


Logiciel et facilité d'utilisation

Équipement pour un travail confortable

Assurer systématiquement la qualité des images

Le logiciel RadiCS d'EIZO, disponible en option, permet d'assurer la maintenance et le contrôle complets des moniteurs et couvre tous les domaines, du calibrage à l'archivage en passant par le contrôle de réception et de constance. Si vous travaillez avec plusieurs moniteurs, il est recommandé d'utiliser le logiciel RadiNET Pro. Celui-ci vous permet de contrôler de manière centralisée l'étalonnage de tous les moniteurs, y compris l'historique des données. Vous gagnez ainsi un temps considérable et disposez d'une qualité d'image élevée et homogène dans l'ensemble de l'établissement. La version de base RadiCS LE - sans test de réception et de constance - est déjà incluse dans les moniteurs RadiForce.




Les fonctionnalités de Work-and-Flow

Avec la numérisation croissante des modalités, les radiologues sont confrontés à une quantité croissante d'informations sur leurs écrans. Grâce à la technologie Work-and-Flow unique d'EIZO, dotée de nouvelles fonctions conçues pour répondre aux besoins des radiologues, la complexité des données est efficacement contrée. Avec le RadiForce RX1270 et le logiciel RadiCS-LE fourni, vous bénéficiez des fonctions Work-and-Flow.

Plus d'informations sur les fonctions Work-and-Flow

Point-and-Focus : concentration sur la zone d'analyse

La fonction Point-and-Focus vous permet de sélectionner rapidement les zones pertinentes de l'image à l'aide de la souris ou du clavier et de vous focaliser sur elles. La luminosité et les niveaux de gris permettent d'assombrir les zones environnantes et de mettre ainsi en évidence les régions intéressantes de l'image.


Hide-and-Seek: Accès rapide aux informations

Accéder rapidement et efficacement à l'affichage de rapports, de dossiers de patients et d'autres informations sans écran supplémentaire, tel est l'avantage de Hide-and-Seek. Lorsque vous déplacez le curseur de la souris vers le bord de l'écran ou en l'éloignant, une fenêtre d'image dans l'image affiche et masque les informations.


Switch-and-Go : un seul clavier et une seule souris pour deux systèmes

Là où deux systèmes informatiques sont utilisés dans les stations d'examen, Switch-and-Go permet d’utiliser un seul clavier et une seule souris. Vous pouvez utiliser les deux systèmes en alternance en déplaçant simplement le curseur de la souris d'un écran à l'autre. Cela permet d'améliorer l'efficacité du travail et d'avoir un espace de travail plus clair.


Instant-Backlight-Booster: une luminosité plus élevée pour une meilleure différentiation

La fonction Instant Backlight Booster augmente temporairement la luminosité de l'écran pour permettre de distinguer plus rapidement les images médicales détaillées. Une seule touche de raccourci permet aux utilisateurs d'activer la fonction pour plusieurs moniteurs à la fois, ce qui leur permet de visualiser facilement plusieurs écrans dans les mêmes conditions avec une luminosité élevée. La luminosité revient automatiquement à son réglage initial après un court laps de temps, ce qui permet de continuer à utiliser l'écran dans les conditions typiques d'examen.

La norme DICOM® Part 14 n'est pas prise en charge lorsque la fonction de rétroéclairage instantané est activée.


Durabilité

Fabrication respectueuse de l'environnement et de la société

Durable et pérrenne

Le RX1270 est conçu pour une longue durée d'utilisation - généralement bien supérieure à la durée de la garantie. Les pièces de rechange sont disponibles de nombreuses années après la fin de la production. L'ensemble du cycle d'utilisation tient compte de l'impact sur l'environnement, car la longévité et la réparabilité préservent les ressources et le climat. Lors de la conception du RX1270, nous avons veillé à utiliser peu de ressources avec des composants et des matériaux de haute qualité et à produire avec soin.

Une production socialement responsable

Le RX1270 est produit de manière socialement responsable, sans recours au travail des enfants ni au travail forcé. Les fournisseurs tout au long de la chaîne d'approvisionnement sont soigneusement sélectionnés et se sont également engagés à respecter cette responsabilité. Cela vaut en particulier pour les fournisseurs de minéraux dits de conflit. Nous fournissons volontairement un rapport annuel détaillé sur notre responsabilité sociale.

Respect de l'environnement et du climat

Chaque RX1270 est fabriqué dans notre propre usine, qui est dotée d'un système de protection de l'environnement et de gestion de l'énergie certifié ISO 14001 et ISO 50001.. Ce système comprend des mesures visant à réduire les déchets, les eaux usées et les émissions, la consommation de ressources et d'énergie, ainsi qu'à encourager les employés à adopter un comportement respectueux de l'environnement. Nous rendons compte publiquement de ces mesures sur une base annuelle.


Garantie

Une sécurité d'investissement optimale

Garantie de 5 ans

EIZO accorde une garantie de cinq ans, y compris un service d'échange sur site. Ceci est rendu possible par un processus de fabrication de pointe, basé sur un principe de réussite simple : une technologie bien pensée et innovante, fabriquée avec des matériaux haut de gamme.


Recommandation de carte graphique

Pour des diagnostics précis

EIZO Carte graphique MED-XN83

La carte graphique d'EIZO prend en charge de manière optimale les caractéristiques, les fonctions et les paramètres du RadiForce RX1270. Elle permet un diagnostic précis et peut piloter plusieurs moniteurs simultanément. EIZO vous offre un support technique et un service de garantie pour la carte graphique.

En savoir plus sur les cartes graphiques


Données techniques

Généralités
N° d'article
RX1270
Couleur du boîtier
Bicolore, noir et blanc
Domaine d'utilisation Médical
Ligne de produits RadiForce
Domaine d'application Mammographie, Radiographie par projection, Pathologie, (lors de l'utilisation de moniteurs EIZO pour la pathologie, il est recommandé d'évaluer l'ensemble du système, y compris le scanner), Médecine nucléaire et radiothérapie, Contrôle non destructif
Écran
Diagonale [en pouces] 30,9
Diagonale [en cm] 78,4
Format 3:2
Taille de l'image visible (largeur x hauteur) [en mm] 652,7 x 435,1
Résolution en mégapixels 12 mégapixels (couleur)
Résolution idéale et recommandée 4200 x 2800
Distance entre les points [en mm] 0,1554 x 0,1554
Technologie du panneau IPS
Angle de vision max. Angle de vision Horizontal 178
Angle max. Angle de vision vertical 178
Couleurs ou niveaux de gris affichables 1,07 milliard de couleurs (DisplayPort, 10 bits), 16,7 millions de couleurs (DisplayPort, 8 bits), 16,7 millions de couleurs (HDMI, 8 bits)
Palette de couleurs/tableau d'affichage 543 milliards de teintes / 13 bits
Nombre max. Luminosité (typique) [en cd/m²] 1200
Luminosité recommandée [en cd/m²] 500
Max. Contraste de l'espace sombre (typique) 1500:1
Rétroéclairage LED
Caractéristiques et utilisation
Modes couleur/niveaux de gris prédéfinis Text, sRGB, DICOM, autres emplacements de mémoire par étalonnage
Caractéristique de tonalité DICOM
Calibrage matériel de la luminosité et de la caractéristique de luminance
Digital Uniformity Equalizer (correction de l'homogénéité numérique)
Gamma hybride PXL
Réduction du flou
Capteurs Capteur de lumière ambiante, Capteur de luminance intégré, Capteur de rétroéclairage
Langue OSD de, en, fr, es, it, se
Possibilités de réglage Patho caractéristique de tonalité, Luminosité, Gamma, Langue OSD
Bloc d'alimentation intégré
Connexions
Entrées de signaux 2x DisplayPort (HDCP 1.3), HDMI (HDCP 1.4)
Spécification USB USB 2
Ports USB en amont 2 x type B
Ports USB en aval 3 x type A
Signal graphique DisplayPort, HDMI (RGB, YUV)
Interface de commande USB-Protocol
Données électriques
Fréquences horizontales/verticales Digital: 31-175 kHz/29-61 Hz
Consommation électrique (typique) [en watts] 77
Consommation électrique (maximum) [en watts] 188 (avec une luminosité maximale et le fonctionnement de tous les ports de signalisation et USB)
Puissance max. Consommation électrique en mode veille [en watts] 2
Consommation électrique avec interrupteur d'alimentation éteint [en watts] 0
Alimentation électrique AC 100-240V, 50/60Hz
Dimensions & poids
Dimensions (y compris pied) (largeur x hauteur x profondeur) [en mm] 689,8 x 508-608 x 225
Poids (y compris le pied) [en kg]. 15.6
Poids (sans pied) [en kg] 11.5
Détails sur les dimensions du boîtier (PDF) Détails sur les dimensions du boîtier (PDF)
Possibilité de rotation du pied [en °] 70
Inclinabilité avant/arrière [en °] 5 / 25
Niveau max. Réglage de la hauteur [en mm] 90
Espacement des trous VESA 100 x 100
Certification et normes
Marque de contrôle CE (Medical Device), Approbation FDA 510(k) pour la tomosynthèse mammaire et la mammographie, ANSI/AAMI ES60601-1, CSA C22.2 Nr. 601-1, EN60601-1, IEC60601-1, RCM, FCC-B, CAN ICES-3 (B), VCCI-B, RoHS, WEEE, China RoHS, CCC, EAC
Logiciel & accessoires
Logiciel associé et autres accessoires via téléchargement RadiCS LE
Autres fournitures 1x câble de signal court HDMI - HDMI, 2x câbles de signal DisplayPort - DisplayPort, Manuel à télécharger, Câble d'alimentation
Accessoires en option RadiCS (UX2-Kit) (Le logiciel d'EIZO maîtrise la gestion complète de la qualité - du calibrage au contrôle de réception et de constance en passant par la gestion des actifs.), MED-XN83 (MED-XN83, accélération de jeux de données 3D complexes - optimale pour la segmentation 3D), RadiNET Pro (Logiciel EIZO pour la gestion de la qualité en réseau dans les grandes institutions - avec fonction Remote pour les moniteurs)
Carte graphique recommandée MED-XN83
Garantie
Durée de la garantie 5 ans
Garantie incluse La garantie s'étend en outre à l'usure normale du rétroéclairage lorsqu'il est utilisé à une luminosité recommandée de 500 cd/m2 maximum et un point blanc de 8000 K. EIZO garantit cette luminosité pendant 5 ans à compter de la date d'achat ou pendant 20 000 heures de fonctionnement, selon la première éventualité.

Téléchargements & Support

Autour de votre produit

Manuels & documents

Fiche technique - RX1270

PDF | 4 MB

Images produit RX1270

ZIP | 14 MB

RadiForce Brochure

(Anglais)

PDF | 9 MB

Cartes graphiques recommandées pour les moniteurs RadiForce

(Anglais)

PDF | 2 MB

Logiciel

Pilote de périphérique - RX1270

Test écran

Testez les propriétés et les paramètres de votre écran rapidement et facilement avec le software développé par EIZO.

RadiCS

Le software EIZO maitrise la gestion de la qualité dans son ensemble - de l'étalonnage aux tests d'acceptation et de constance, en passant par la gestion des assets.

RadiCS LE

Le software de contôle qualité RadiCS LE calibre les écrans EIZO RadiForce et gère les données de calibrage.

RadiNET Pro

Le logiciel EIZO de gestion de la qualité en réseau dans les établissements d'envergure - avec fonction à distance pour les écrans.

FAQ

EIZO a développé le logiciel RadiCS spécialement pour l'assurance qualité des appareils de reproduction d'images de la série RadiForce. Il propose des tests complets et des ajustements automatiques pour garantir une reproduction d'image constante et cohérente sur tous les écrans LCD RadiForce, mais il supporte également les écrans d'autres fabricants. Le logiciel guide automatiquement les images de test et aide à effectuer des mesures et des évaluations conformes aux directives - et ce, de manière économique et en temps. Les résultats de mesure sont par exemple automatiquement transférés dans la documentation et archivés, et peuvent être gérés de manière centralisée avec le logiciel RadiNET Pro en option. Un calendrier avec fonction de rappel garantit des contrôles dans les délais. Pour la mesure de la luminance, y compris la luminance du voile, un appareil de mesure approprié est nécessaire. Les valeurs de mesure des luminancemètres les plus divers sont automatiquement lues par RadiCS.

Logiciel RadiCS

Selon le ministère fédéral de l'environnement, de la protection de la nature et de la sécurité des réacteurs (BMU), la directive relative à l'assurance qualité selon l'ordonnance sur les rayons X (QS-RL) : "Réalisation de l'assurance qualité pour les installations radiologiques destinées à l'examen ou au traitement des personnes", fait foi.

Cette norme DIN règle le contrôle de réception et le contrôle de constance des systèmes de reproduction d'images en radiographie afin de garantir la qualité d'image requise.

Selon la région du corps/la méthode, différents écrans EIZO RadiForce sont adaptés aux systèmes de reproduction d'images selon la norme DIN 6868-157. Le logiciel d'assurance qualité RadiCS d'EIZO répartit les écrans en classes I à VIII. Le tableau suivant donne un aperçu de la classification des écrans.

Remarque : un contrôle de réception est nécessaire pour chaque système de reproduction d'images destiné à l'établissement de diagnostics selon la norme DIN 6868-157.

Selon la région du corps/la méthode, la norme DIN 6868-157 impose différentes exigences minimales aux appareils de reproduction d'images. Le logiciel d'assurance qualité RadiCS d'EIZO répartit ces exigences en classes I à VIII. Le tableau suivant donne un aperçu des classes et des exigences minimales.

Remarque : un contrôle de réception est nécessaire pour chaque système de reproduction d'images destiné à l'établissement de diagnostics selon la norme DIN 6868-157.

Pour que le moniteur ait toujours l'air neuf et pour prolonger la durée de vie de l'appareil, il est recommandé de le nettoyer régulièrement. Nettoyez le boîtier et la surface de l'écran LCD comme décrit ci-dessous :

Important
N'utilisez jamais de diluant, de benzène, d'alcool (éthanol, méthanol ou alcool isopropylique), de produits abrasifs ou d'autres solvants puissants, car ils pourraient endommager le boîtier et l'écran LCD.

Boîtier
Enlevez les taches en essuyant le boîtier avec un chiffon doux préalablement humidifié avec un détergent doux. Ne vaporisez jamais de cire ou de produit nettoyant directement sur le boîtier. (Pour des détails précis, consultez le manuel).

Écran LCD
Si nécessaire, la surface de l'écran peut être nettoyée
avec un chiffon doux (par exemple un chiffon en coton ou un chiffon pour lunettes). Les taches tenaces peuvent généralement être enlevées en humidifiant le chiffon avec un peu d'eau pour augmenter le pouvoir nettoyant.

Une répartition homogène de la luminance et une bonne  résititution des couleurs sont décisives pour une reproduction particulièrement précise de l'image. Le circuit DUE (Digital Uniformity Equalizer) y veille. Il corrige automatiquement les irrégularités de luminance et de chrominance pour chaque valeur tonale sur toute la surface de l'image, pixel par pixel.

La garantie des moniteurs EIZO RadiForce est de 5 ans pour la plupart des modèles. Pour les moniteurs de diagnostic, EIZO recommande une luminosité d'écran nettement supérieure aux exigences minimales de la directive AQ. Cette luminosité recommandée est garantie par EIZO.

Pour savoir quelle garantie s'applique à quel modèle RadiForce, consultez les fiches techniques des produits correspondants.

Aussi bien l'assistant d'installation de RadiCS 5 que la fonction correspondante de RadiNET Pro prévoient une mise à niveau avec migration des données.
Condition importante : la version installée de RadiCS 4 doit être la version 4.6.1 ou supérieure. Pour les installations RadiCS 4 plus anciennes, veuillez donc d'abord effectuer une mise à jour.

Avec leur interface USB-C, les moniteurs EIZO supportent le DisplayPort Alternate Mode. Ils peuvent donc afficher correctement, via une connexion USB-C, des signaux d'image provenant de ports Thunderbolt 3 ou Thunderbolt 4. Le câble de signal USB-C fourni par EIZO avec le moniteur est parfaitement adapté.

Il est également possible de relier les moniteurs équipés d'une prise DisplayPort à l'aide d'un câble approprié. Le câble de signal CP200 (USB-C (TB3/TB4) vers DisplayPort) proposé par EIZO est parfaitement adapté.

La connexion de ports Thunderbolt 3 ou Thunderbolt 4 à l'interface HDMI du moniteur peut fonctionner avec des adaptateurs/câbles actifs appropriés. Nous recommandons toutefois d'utiliser l'interface USB-C ou DisplayPort du moniteur.
